La Ventilation



La Régulation



Les Températures















Dans cette exemple, vous trouverez comment il est difficile de trouver le bonne équilibre entre le silence et des températures de fonctionnement correcte pour assurer une longue vie au matériel.

A mon sens, il faut cibler deux configurations : une dite Idle où le silence doit être roi et une dite full où la performance autorise un leger bruit assurant la sécurité du materiel.

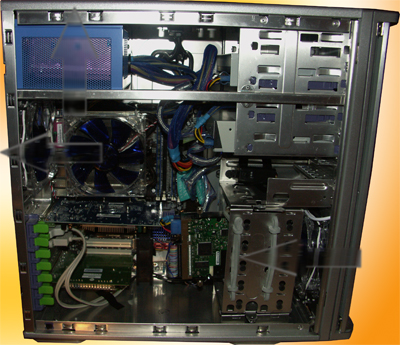

Cette image montre le système de ventilation utlisé dans ma tour. C'est un modèle somme toute classique avec l'entrée d'air frais en bas à l'avant et une expulsion de l'air chaud à l'arrière et une ouverture plus spécifique à l'alimentation en haut du boitier.

L'important est que le debit d'air en entrée et en sortie ne soit pas désequilibré.

Il est fortement recommandé d'utiliser des ventilateurs de diamètre important (la norme étant encore aujourd'hui de 120mm) tournant à des régimes faible.
Attention à tenir compte d'un paramètre souvent négligé qui est la tension minimale à partir de laquel le ventilateur démarre. C'est pourquoi j'ai coupé la sonde des ventilateurs. La plage d'utilisation des Textorm Db-Killer 120mm est de 690 tr/min à 1096 tr/min avec la sonde coupée alors qu'elle est de 850 tr/min à 1500 tr/min avec la sonde d'origine..

Les ventilateurs sont fixés par des vis en caoutchouc qui absorbent les vibrations.



ventilateur



Cool'n'Quiet Speedfan Réobus

Je n'ai pas investi dans un Athlon core Venice pour rien.
En effet ce processeur dégage peu de chaleur et possède une propention à l'overclocking très importante. Le cool'n'quiet n'est pas incompatible avec loverclocking, ce qui ne gâche rien.

Le réglage de mon processeur est donc le suivant :

-Idle (cool'n'quiet) : Htt 292*5 = 1460 Mhz, Vcore =1.232 v

- Full : Htt 292 * 9 = 2627 Mhz, Vcore = 1.536 v

Rappel sur le réglage d'usine : 200 Htt * 9 = 1800 Mhz

La première règle est donc d'activer le cool'n'quiet pour diminuer le dégagement thermique du processeur quand il n'est pas solicité.



cpuz_idlecpuz_full

J'utilise speedfan pour monitorer et réguler la vitesse des ventilateurs.

Le contrôle n'est possible que sur 2 prises de ma carte mère. J'ai donc laissé naturellement la prise CPU et ajouté le second contrôle qu ventilateur d'extraction.

Mon profil est sauvegardé sur le site de speedfan. J'ai opté pour les réglages suivants :

CPU : désiré 47°, Warning 58° avec pilotage des ventilateurs CPU et Extraction.
Asus A8n : désiré 45°, Warning 50° avec pilotage du ventilateur d'extraction
Chipset : désiré 40°, Warning 59° ave pilotage du ventilateur d'extraction

Vitesse Ventilaterus CPU Extraction:
Minimum 30%, Maximum respectif 65% et 70%.

La seconde règle est donc de faire tourner les ventilateurs à leur minimum quand les températures sont acceptables.

speedfan

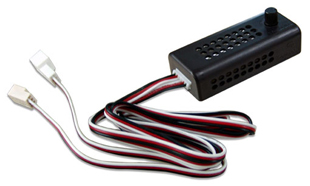

Le réglage du ventilateur d'aspiration est confié à un Zalman Fan Mate 2. Celui-ci est réglé sur approximativement 6v.

Le réglage du ventilateur PAPST de 80mm qui est sur le radiateur Zalman posé sur le chipset est confié à un second Zalman Fan Mate 2. Celui-ci est réglé au minimum soit 5v..

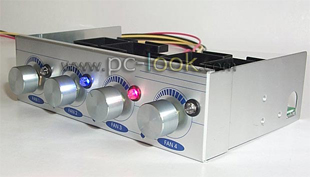

J'ai par ailleur un réobus Sunbeam sur lequel je brancherai probablement le ventilateur d'aspiration et éventuellement un ventilateur de secour orienté vers la carte graphique.

Cependant, je souhaite investir dans un rhéobus du type mcubeb Tbalancer qui permet de simplifier tout ceci.

sunbeam
fanmate2
Charge Idle 35mn Full 25mn
Ventilation
fanless
5v
12v

delta
5v-fanless

delta
12v-5v
Fanless
(2mn40)
5v 12v delta
12v-5v
CPU
52
34
31
18
3
62 57 47 10
Asus A8N
46
39
34
7
5
42 43 40 3
Chipset
27
27
27
0
0
38 39 39 0
Disque Dur
41
31
30
10
1
33 34 31 3


Ce tableau de mesures met en évidence que le configuration fanless est juste en idle mais complètement impossible en full. En effet j'ai stopé le test au bout de 2mn40 car la température grimpait beaucoup trop vite.
Le gain en idle apporté par les ventilateurs à fond sur le mode 5v est négligable. La configuration 5v permet d'obtenir surtout une baisse de 10° sur le Disque Dur. Le réglage idéal en idle est donc ventilateur d'aspiration en 5v et cpu-extraction en fanless avec déclenchement en 5v à partir de 53°.
En full, le mode 5v est juste et il conviendra de lancer les ventilateurs à 100% à partir de 58°.

Le réglage de speedfan des ventilateurs cpu et extraction est donc sur une vitesse minimum de 30% (à l'arrêt) avec un maximum de 65% pour le ventilateur cpu (soit 5v car la sonde est coupée) et 70% pour l'extraction (soit 5v car la sonde n'est pas coupée). Le seuils Warning du CPU est à 58° pour déclencher les ventilateurs à fond (12v).
