Découpage de la tôle qui supporte la carte mère | Alimentation modulaire ? | Passage des Cables |
---|
Une ouverture sur le panneau supportant la carte mère au niveau de l'alimentation est très pratique. Dans mon boitier celle-ci n'existait pas. J'ai donc découpé au Dremel une petite fenêtre que j'ai protegé avec du caoutchou. Ainsi il est facile de passer les cables par l'arrière. |
![]() |
---|

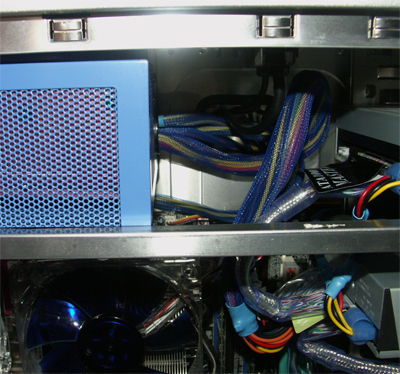

Le passage des cables doit être soigneusement étudié. Dans mon cas, les cables du firewire, et audio du boitier sont cachés à l'arrière du panneau de la carte mère. Les fils d'alimentation des ventilateurs passe sous la carte mère. Les fils sont regroupés et solidarisés au boitier par du scotch pour cable électrique. |
![]() |
---|
Découpage grille arrière | Découpage grille avant |
---|

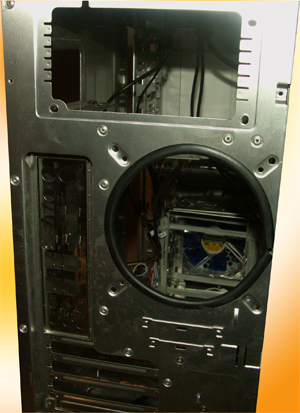

Le découpage de la grille arrière est faite au Dremel avec des disques de découpe. L'aluminium se découpe très facilement à haute vitesse. Il est important de porter des lunette au cas où. Dans mon cas, la découpe ne provoque pas d'étincelles ni d'éclat (seul les disques qui cassent sont dangereux). Celle-ci est finie au tambour de poncage. La découpe est ensuite protégée par un joint. Les vidéos Quicktime: - début de la découpe (46 Mo) Les vidéos Divx : - début de la découpe (21 Mo) |
![]() |
---|
Le découpage de la grille avant est faite avec la même technique que la découpe arrière mais j'avuoue avec beaucoup moins de soins. En fait elle n'est pas apparente car elle est masquée par la première partie de la double porte avant de la tour. |
![]() |
---|
Découpage ouverture | Perçage des trous de fixation | Pose des grilles |
---|

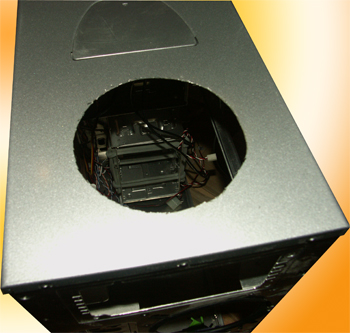

Le découpage de la grille supérieur est plus compliqué. En effet, elle doit être faite par l'intérieur du boîtier pour éviter les rayures en cas de dérapage (inévitable soit dit en passant). La découpe par l'intérieur implique donc des difficultés d'accès, de positionnement de l'outil (alors que j'utilise le flexible au bout du dremel (du coup je ressemble plus à un dentiste qu'à un bidouilleur de micro) et donc un maintient de l'outil moins ferme et donc une découpe moins précise. Et justement, la précision doit être de rigueur. Donc on doit absolument découper avec PATIENCE. J'ai voulu utiliser comme patron la grille mesh destinée pour cette ouverture mais je me suis abstenu de peur de la rayer. Donc je l'ai juste utilisé pour tracer au marqueur le trait de découpe (je n'ai pas de compas). Attention au centrage ! (ne pas le faire à l'oeil mais avec des mésures précises). J'ai ensuite suivi le trait : la découpe n'est pas parfaite mais reste dans les limites acceptée par l'épaisseur de la grille aluminium allant au dessus :)
|
![]() |
---|

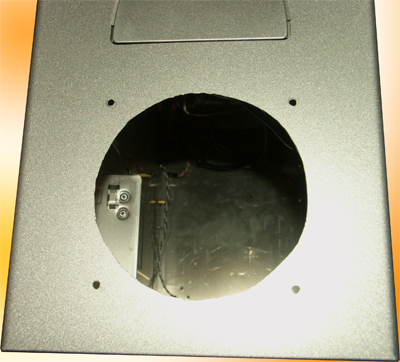

A la dure ! Pour le perçage j'ai utilisé une......perçeuse ! Avec un forêt à.....métaux ! Bien marquer les points de répère avec la grille aluminium avant, c'est tout. Le risque de cette étape est important : il ne faut pas glisser car on perse du coté apparent du boitier. J'ai donc au préalable légèrement poinçonner avec un clou au milieu des marques. Ne pas hésiter à mettre la perçeuse à haute vitesse et bien appuyer en étant bien dans l'axe.
|
![]() |
---|

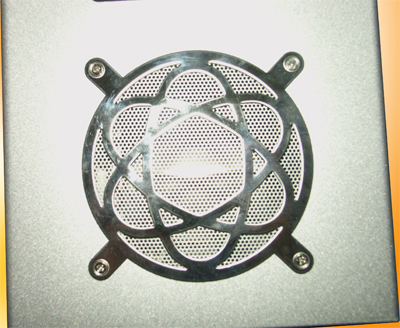

Le moment de vérité : ) La grille mesh en dessous et la grille aluminium au dessus. C'est beau ..... bon ok ! les traces de doigts....mais c'est beau .....
|
![]() |
---|
Portes latérales | intérieur | porte avant |
---|
La pose de gédicoustic ou Nomaphonequi sont des isolants accoustic n'est pas obligatoire. Il vaut mieux bien choisir des composants silencieux que chercher à masquer le bruit de composants bruillants. Ceci dit, le deuxième avantage de la pose de gédicoustic est qui leste les paroies et donc reduit aussi les vibrations de celles-ci. L'inconvenient et que le Gédicoustic augmente la température interne du boitier. Pour mon cas, je vais ajouter du gédicoustic. La découpe du Gedicoustic en enfantine. C'est comme la pose d'une moquette : on découpe au cutter et on colle à la néoprène.
|
---|
Vous trouverez dans cette partie, l'agencement du boitier et surtout les découpes effectuées pour attenuer le bruit occasionné par les ventilateurs d'aspiration et d'extraction. En effet, bien souvent les grilles présentes devant les ventilateurs sur les boitiers sont mal ajourées et freinent le passage de l'air.
L'achat d'une alimentation fanless m'a conduit à ajouter une ouverture au dessus de celle-ci pour empêcher l'accumulation de l'air chaud en haut du boitier et donc de diminuer les performances et l'espérance de vie de l'alimentation.
